2.8-inch PLC HMI הכל-ב-אחד

1.​ליבת המוצר:​

• ​דגם:AMZ028W06-1S14MR (וגרסה AMZ028W06-1S16MT).
• ​סוג:​ PLC/HMI הכל-ב-יחידה אחת (חותם זהב הכל-ב-אחד).
• ​מסך:​ 2.8 אינץ' TFT LCD, רזולוציה של 320x240, 65536 צבעים, בהירות 250 cd/m², מגע התנגדות.
• ​תאימות PLC:תואם לתוכנת תכנות PLC מסדרת Mitsubishi FX1S (GX Developer, GX Works2).

2.​מפרטי חומרה:​

• ​מעבד:96MHz M0.
• ​זיכרון:פלאש 16MByte SPI NOR.
• ​ספק כוח:DC 24V (הספק מדורג: 2.2W).
• ​מידות:​87.5 מ"מ (W) x 76.5 מ"מ (H) x 36.8 מ"מ (D).
• ​גודל פתיחה:79.5 מ"מ x 68.5 מ"מ.
• ​משקל:200 גרם (ללא מסופים).

3. יכולות I/O:​​

• ​כניסות:8 נקודות (X0-X7).
• ​פלטים:​
• AMZ028W06-1S14MR: 6 יציאות ממסר (Y0-Y5).
• AMZ028W06-1S16MT: 8 יציאות טרנזיסטור (Y0-Y7).
• ​​מונה-מהירות גבוהה:​​
• קלט ספירה כפולה דו-ת אחת.
• מסוגל ללכוד פולסים עד 60kHz (Single Phase) / 30kHz (2-Phase) / וכו' (ראה סעיף 8).
• מונים ספציפיים (C235-C255) הוקצו לכניסות X0-X7.
• מגבלת התדר הכולל: 60kHz.
• ​​יציאות דופק-גבוהות (דגם פלט טרנזיסטור בלבד):​2 נקודות (Y0, Y1), עד 100kHz.

4. ביצועי PLC:​

• ​קיבולת תוכנית:​ 2000 צעדים (EEPROM, לא-נדיף).
• ​מהירות עיבוד:הוראות בסיסיות 0.55~0.7μs.
• ​רכיבי זיכרון:​
• ממסרי עזר: M0-M511 (כללי, שמור, מיוחד).
• רישומי נתונים: D0-D255 (כללי, שמור, מיוחד).
• טיימרים: 100ms (T0-T62), 10ms (T32-T62 אם M8028 פועל), 1ms (T63).
• מונים: 16-סיביות אינקרמנטליות (C0-C31), דו-כיווניות של 32 סיביות (C235-C255).
• מדינות, מצביעים וכו'.
• ​הוראות:תומך במגוון רחב כולל CJ, CALL, CMP, MOV, ADD, SUB, MUL, DIV, AND, OR, HSCS, PLSY, PWM, PLSR, DRVI, DRVA, PID וכו' (ראה סעיף 9).

​5. תכונות עיקריות:​

• PLC ו-HMI משולבים ביחידה קומפקטית אחת.
• פונקציונליות בקרה לוגית.
• תומך בכרטיס SD להורדת תוכנית תצורה.
• קלט/פלט מבודד-באופטי מלא.
• מעבד 32-bit בדרגה תעשייתית, מתאים לסביבות EMI גבוהות.
• החזקת הפעלה-בהפעלה עבור אוגרים ספציפיים (M, C, T, D).
• שעון אמת-(RTC) מובנה-(נדרשת סוללה לשעון).
• הרכבה: שתי תושבות עליונות ושתי תחתונות.

​6. פיתוח HMI:​

• ​תוכנה:HMIStudio (תוכנת עריכה סינית מלאה).
• ​יכולות:עריכה גרפית עשירה (גופנים, תמונות, גרפיקה דינמית), מגוון רחב של פקדים (לחצנים, מחוונים, קלט/תצוגות מספריים, גרפים, תרשימים, אזעקות, מתכונים, ברקודים וכו'), תמיכה בריבוי-שפות, רישום נתונים, הוראות מאקרו, סימולציה מקוונת/לא מקוונת.
• ​פרוטוקולים:תומך בתקשורת עם PLCs שונים (מיצובישי, סימנס, Omron, Delta, Modbus וכו').

7. מפרטים סביבתיים:​

• ​טמפרטורת הפעלה:-10 מעלות ~ 50 מעלות.
• ​טמפ' אחסון:-20 מעלות ~ 70 מעלות.
• ​לחות:​ 10~90% RH (לא-מתעבה).
• ​רטט:​10-25 הרץ (כיווני X,Y,Z, 2 גרם/30 דקות).
• ​קירור:​ אוויר טבעי-מקורר.
•

​8. ממשק חשמלי (בלוקים מסופיים):​

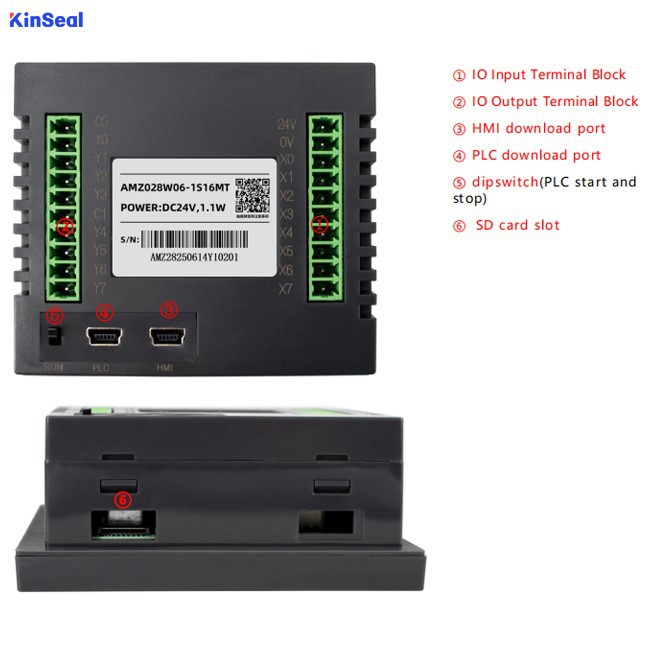

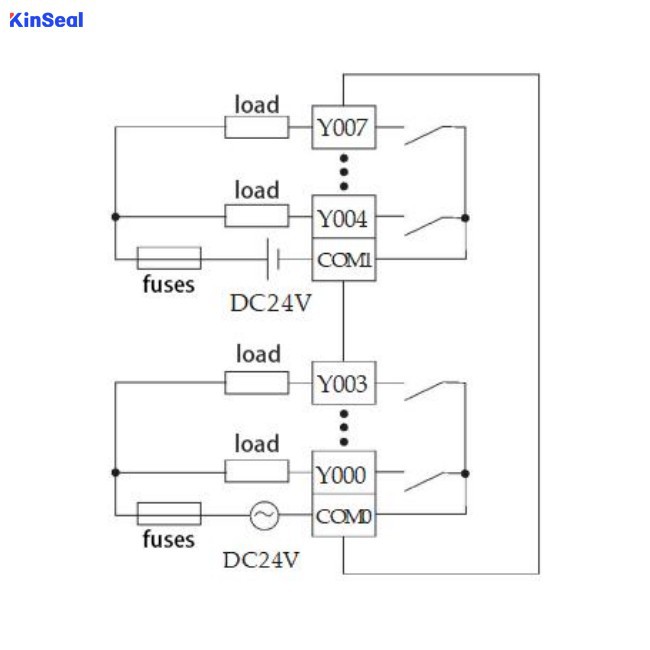

• חיווט מוגדר עבור כניסות (24V, 0V, X0-X7) ויציאות (Common CO/C1, Y0-Y5/Y7). פלט ממסר (MR) משתמש במגעים יבשים. פלט טרנזיסטור (MT) הוא מסוג NPN. (ראה סעיפים 7.1 ו-7.2 לפריסות מסוף מדויקות).
